验证5G定位功能的测试解决方案实例

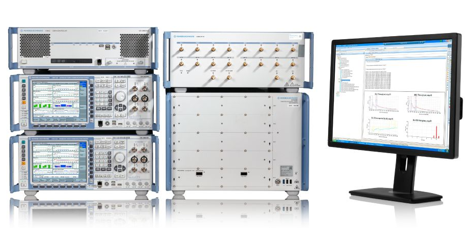

　　照片所示为罗德&施瓦茨公司的5G新无线电基于位置服务（LBS）的测试解决方案

　　罗德&施瓦茨（R&S）和联发科公司已经验证了适用于5G新无线电(NR)的新定位服务(LBS)功能，这些功能现在可用于R&S TS-LBS 测试解决方案。这些功能将改善确定紧急呼叫者的位置，并支持在具有挑战性的室内和室外环境中使用基于卫星和地面技术的LBS相关用例。R&S TS-LBS系统现在支持这些和其他3GPP第16版（Release 16）基于网络的定位功能。联发科的5G芯片组也已通过Release 16验证，可确保芯片的定位功能。

　　两家公司验证了NR定位参考信号 (NR-PRS)，这是基于网络的定位功能的核心，例如往返时间(RTT)、上行链路和下行链路的到达时间差（UL-TDOA和DL-TDOA），或到达和离开角度（AoA 和 AoD），并且满足5G对室内和室外定位用例的要求。借助支持这些功能的 R&S TS-LBS系统，移动设备和芯片组制造商以及测试机构和网络运营商可以使用单一测试解决方案对 GCF、PTCRB 和网络运营商认证进行验证。

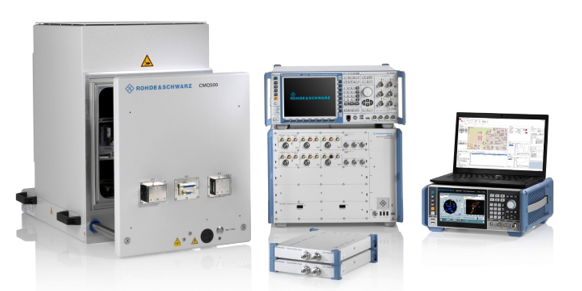

　　关于 R&S TS-LBS系统。R&S TS-LBS系统是用于测试GNSS和基于网络的定位的测试系统。它由作为网络模拟器的R&S CMX500 OBT一体式信令测试仪和 R&S SMBV100B GNSS 模拟器组成。R&S CMX500 OBT装置提供完整的网络仿真功能，包括一次支持多个4G或5G小区。此外，它还为DUT提供LBS辅助数据，同时R&S SMBV100B模拟GNSS卫星。R&S TS-LBS测试系统可用于预一致性测试并获得GCF 和 PTCRB认证以及网络运营商特定的认证验收和验证测试。

　　罗德&施瓦茨公司移动无线电测试仪高级副总裁Christoph Pointner（克里斯托夫·波恩纳）表示：“将基于NR-PRS的DL-TDOA等基于网络的定位功能添加到现有的基于卫星的定位信号中显示了我们测试解决方案的先进水平”。“我们很高兴继续与联发科合作，为3GPP Release 16进一步推动5G定位服务”。

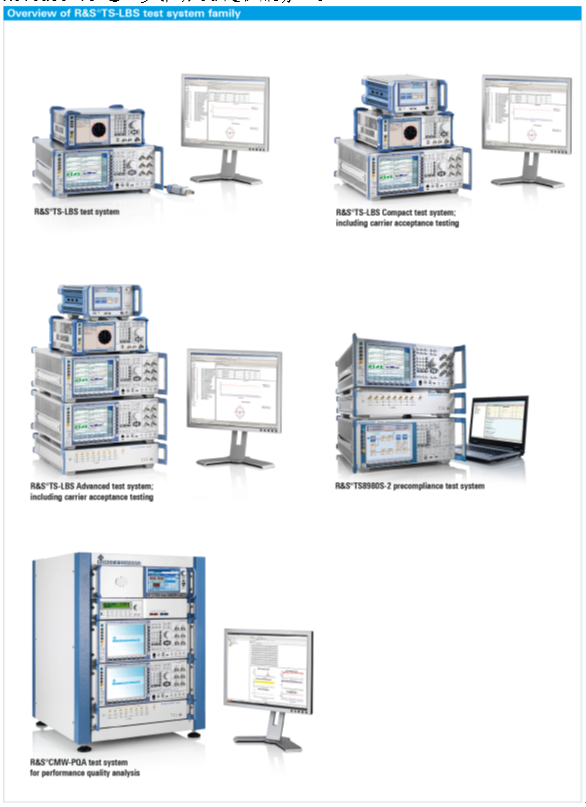

　　定位综合测试解决方案。R&S?TS-LBS 是一种全面的测试解决方案，用于无线设备和芯片组的网络和卫星定位技术测试。它具有高度可配置性，可用于测试不同的定位技术，代表了罗德&施瓦茨基于定位的第二代测试系统。R&S?TS-LBS 测试系统系列满足对 GSM、WCDMA、LTE 和 5G 设备和芯片组进行 LBS 一致性测试和运营商验收测试的要求。

　　领先的定位测试系统的特点与优势。R&S?TS-LBS 测试系统是基于卫星、蜂窝和混合技术的领先定位测试系统，涵盖最广泛的室内和室外定位测试。它支持最新的RAT独立技术，例如 A-GNSS、蓝牙、气压和 WiFi。借助 RAT 相关技术，例如 OTDOA/eCID 和 UL-TDOA、DL-TDOA、UL-AoA、DL-AoD 和多 RTT，所有主要指标均可用，并且测试用例根据领先网络运营商 3GPP 的规范实施。对于监管测试，可提供相邻信道和杂散发射 EN 303 413 接收机测试，以及 GNSS Galileo 和 e112 (EU) 2019/320 GNSS 和 AML 移动测试。

　　R&S?TS-LBS 是一种全自动一致性测试系统，支持经过验证的协议一致性和设计中的最低性能测试用例、预认证化和型式批准环境。凭借灵活、多技术 R&S?CMW500 网络仿真器和以 R&S?SMBV100A GNSS 模拟器为核心系统，R&S?TS-LBS 是一个可扩展的解决方案，可以适用于任何 LBS 测试应用程序。该测试系统的关键要素：（1）支持所有定位技术，包括辅助全球导航卫星系统（A-GNSS）最新 5G NSA 和 SA 支持，基于蜂窝的技术 (OTDOA/eCID)，以及混合定位技术；（2）支持所有 3GPP 技术，包括GERAN、WCDMA/HSPA 和 LTE FDD/TDD；（3）支持所有定位协议，包括RRC、RRLP、LPP、SUPL 1.0 和 2.0；（4）协议一致性测试和最低性能LBS 测试；（5）空中 (OTA) 性能测试以及R&S?TS8991 系统；（6）解决所有测试阶段，包括开发、预一致性、一致性、载体验收测试计划。该测试系统应用十分广泛：一致性和认证测试，设计验证，发布前评估，运营商验收测试，移动应用测试，回归测试，基准测试，性能分析以及研发测试。
